Pré-processamento

Conceito​

  O pré-processamento de imagens consiste nas operações iniciais realizadas em dados de imagem brutos para torná-los adequados à análise e ao treinamento de modelos de visão computacional (MAAHIP, 2023). Seu principal objetivo é melhorar a qualidade do dado visual, reduzindo ruídos indesejados e realçando características relevantes para a tarefa em questão, como classificação ou detecção de objetos (Analytics Vidhya, 2023)

  Entre as operações mais comuns estão o redimensionamento (resize), a normalização de valores de pixel e a equalização de histograma, além de filtragens para remoção de ruído e detecção de bordas. Normalmente, utilizamos bibliotecas como OpenCV e frameworks de Deep Learning que oferecem funções otimizadas para realiar essas etapas, permitindo pipelines de pré-processamento eficientes e reproducíveis em Python.

Aplicação no projeto​

  Para nosso algoritmo de detecção de fissuras em revestimentos de argamassa, testamos uma série de filtros que:

  • Suavizam manchas e texturas de fundo
  • Realçam bordas e contornos de fissuras
  • Equalizam contraste quando necessário

  No pré-processamento, seguimos um fluxo sequencial de filtros para uniformizar os dados de entrada e ressaltar as fissuras contra o fundo de argamassa:

  1. Redimensionamento
    Primeiro, redimensionamos todas as imagens para 512×512 pixels, garantindo consistência de escala e reduzindo a carga computacional do modelo.

  2. Conversão para escala de cinza
    Em seguida, convertemos BGR para um único canal de intensidade, simplificando o processamento e focando na informação de luminância.

  3. Black-hat Morphology
    Aplicamos a operação black-hat morfológica para “achatar” o fundo claro e destacar defeitos escuros, isolando fissuras finas do revestimento .

  4. Flat-field Correction
    Normalizamos o resultado do black-hat e subtraímos do canal cinza original para corrigir variações de iluminação e uniformizar o brilho de fundo.

  5. Gaussian Blur Reforçado
    Usamos um desfoque Gaussiano com kernel maior para atenuar manchas amplas e irregularidades superficiais sem borrar significativamente as bordas.

  6. Median Blur
    Aplicamos um filtro mediano para remover “speckles” e ruído pontual (sal e pimenta), preservando contornos mais finos.

  7. Bilateral Filter
    Em seguida, suavizamos regiões homogêneas enquanto mantemos arestas nítidas, reforçando ainda mais as linhas de fissura.

  8. Unsharp Mask
    Para realçar micro-contornos, combinamos a imagem suavizada com sua versão borrada através de adição ponderada, amplificando o contraste de bordas.

  9. CLAHE (Equalização Adaptativa de Histograma)
    No script de batch, introduzimos CLAHE para equalizar localmente o contraste em áreas muito claras ou escuras, melhorando a visibilidade das fissuras em diferentes condições de iluminação.

  Esse encadeamento produz imagens com ruído minimizado e bordas de fissura acentuadas, facilitando a segmentação e a classificação precisa pelas etapas subsequentes do modelo.

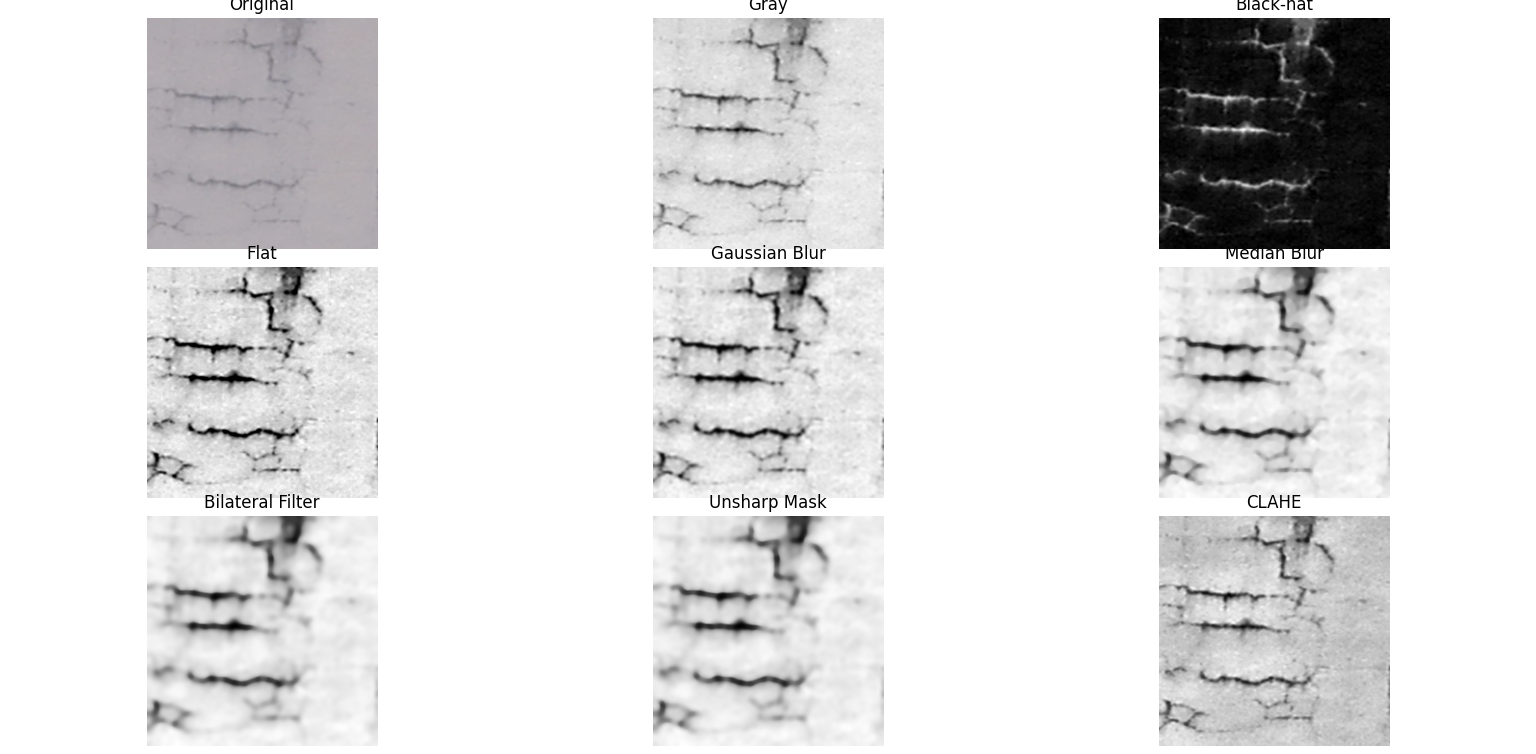

  A seguir, está uma imagem que mostra o comportamento de cada filtro na imagem.

Figura 1 - Fissuras com filtro

Fissuras com filtro

Fonte: Os autores (2025)

Labeling​

  Nesta seção, detalhamos o processo de anotação (labeling) aplicado às imagens pré-processadas, classificando fissuras térmicas e de retração para treinamento do modelo.

Ferramenta Utilizada​

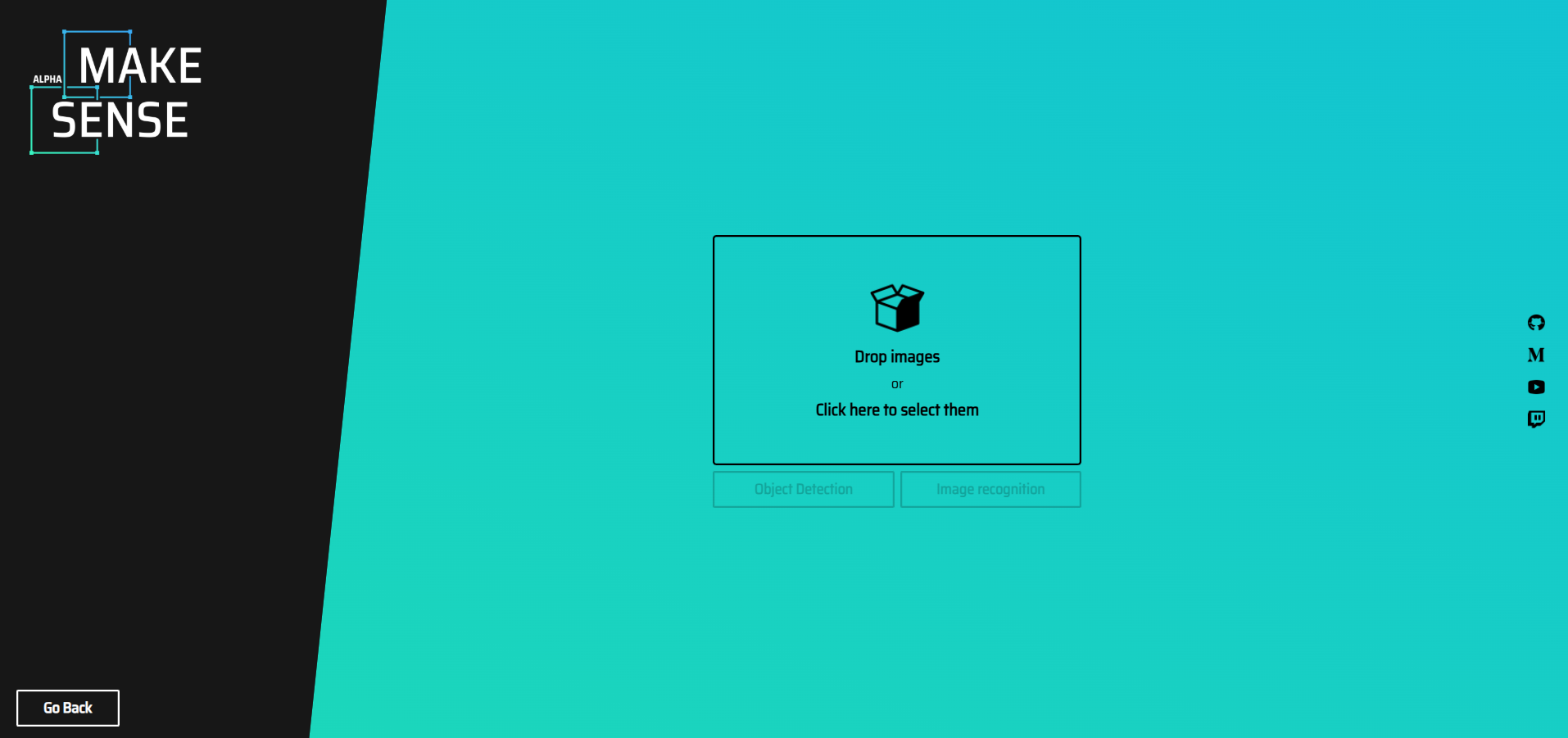

  • MakeSense.ai: ferramenta gráfica open-source otimizada para tarefas de anotação de visão computacional, com suporte a COCO, Pascal VOC e YOLO.
    Link: https://www.makesense.ai/

Figura 2 - Fissuras com filtro

Fissuras com filtro

Fonte: Os autores (2025)

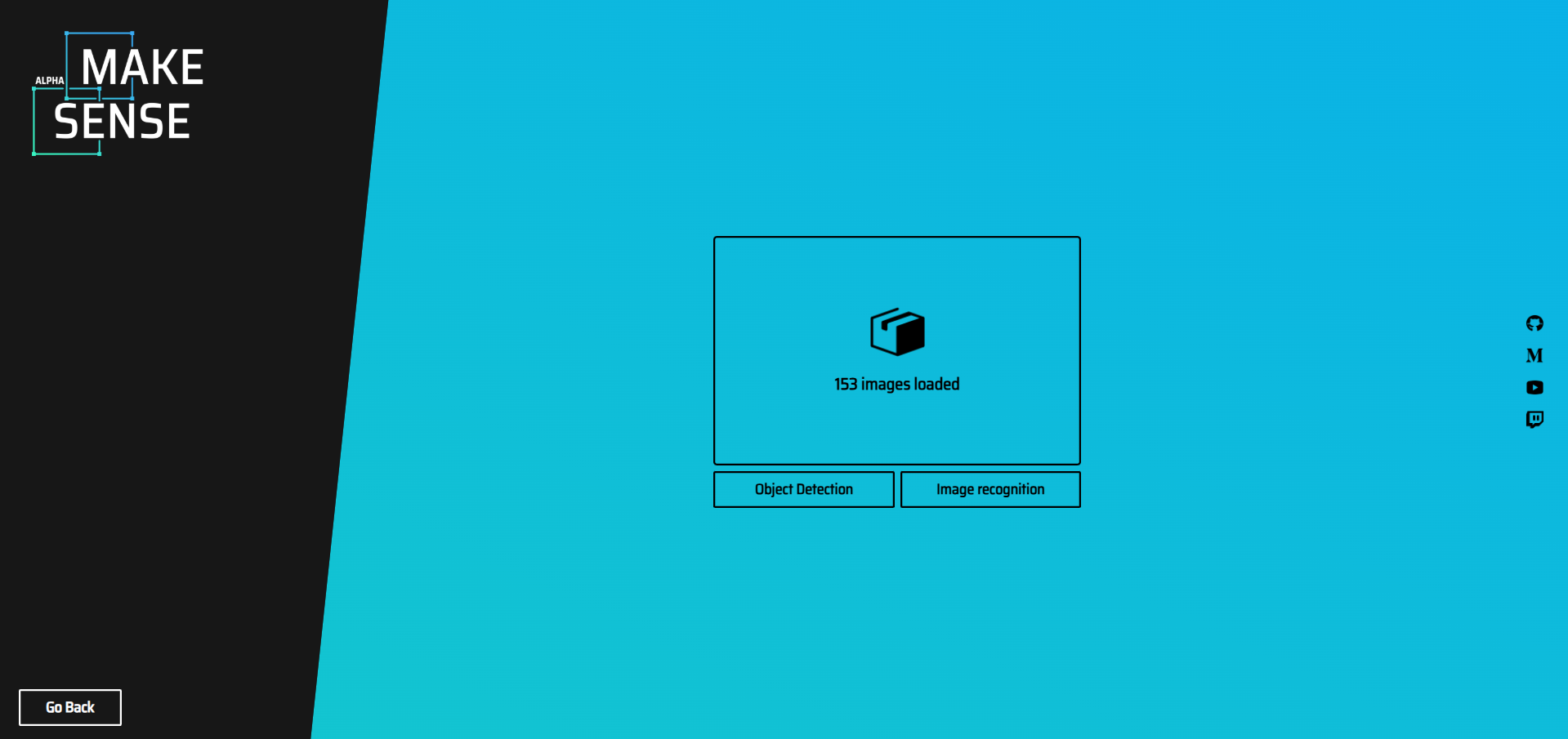

  • Upload de imagens: interface para subir as imagens que serão anotadas.

Figura 3 - Upload de imagens

Upload de imagens

Fonte: Os autores (2025)

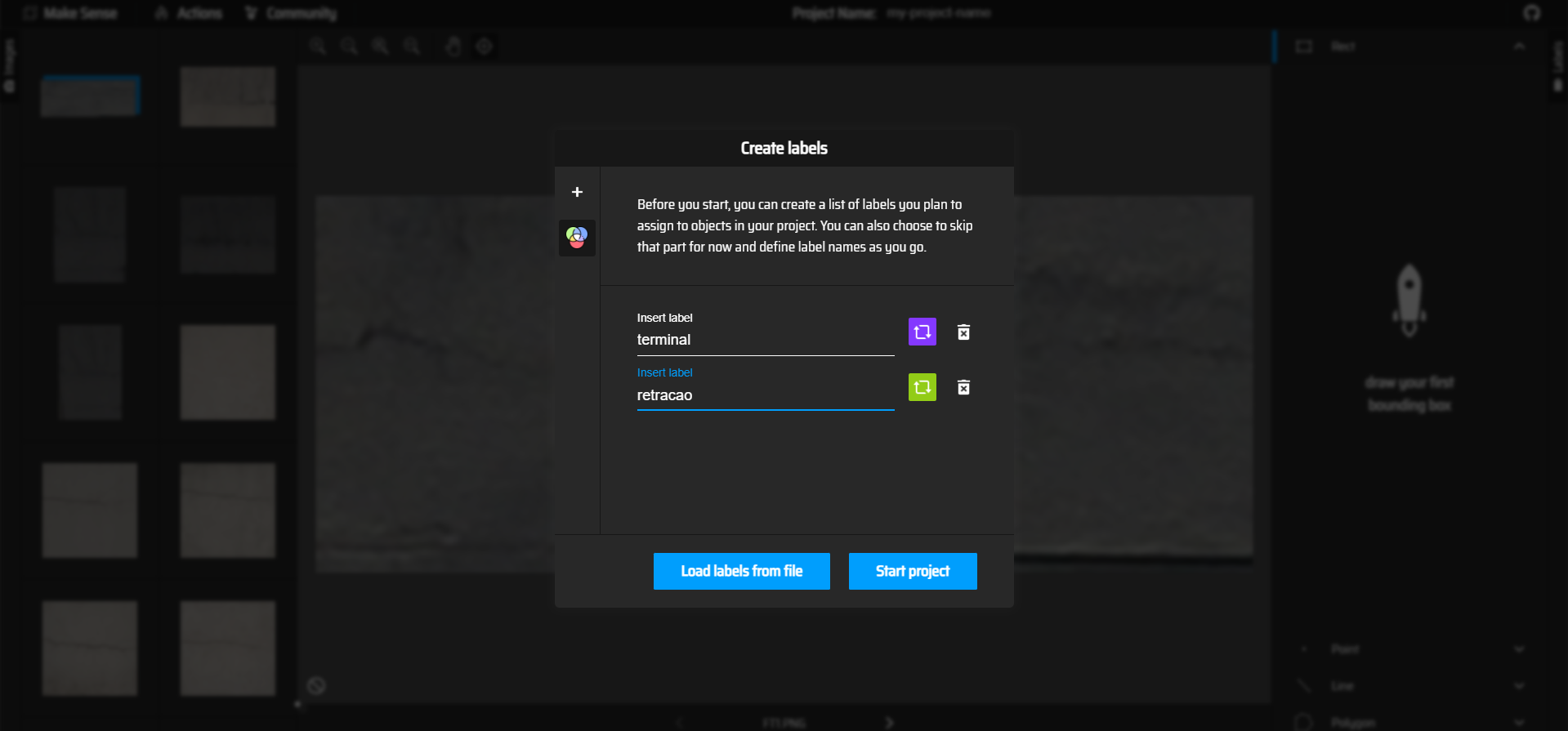

  • Estrutura de Labels: selecione “Object Detection” e crie as classes para anotação:
    • termica
    • retracao

Figura 4 - Estrutura de Labels

Estrutura de Labels

Fonte: Os autores (2025)

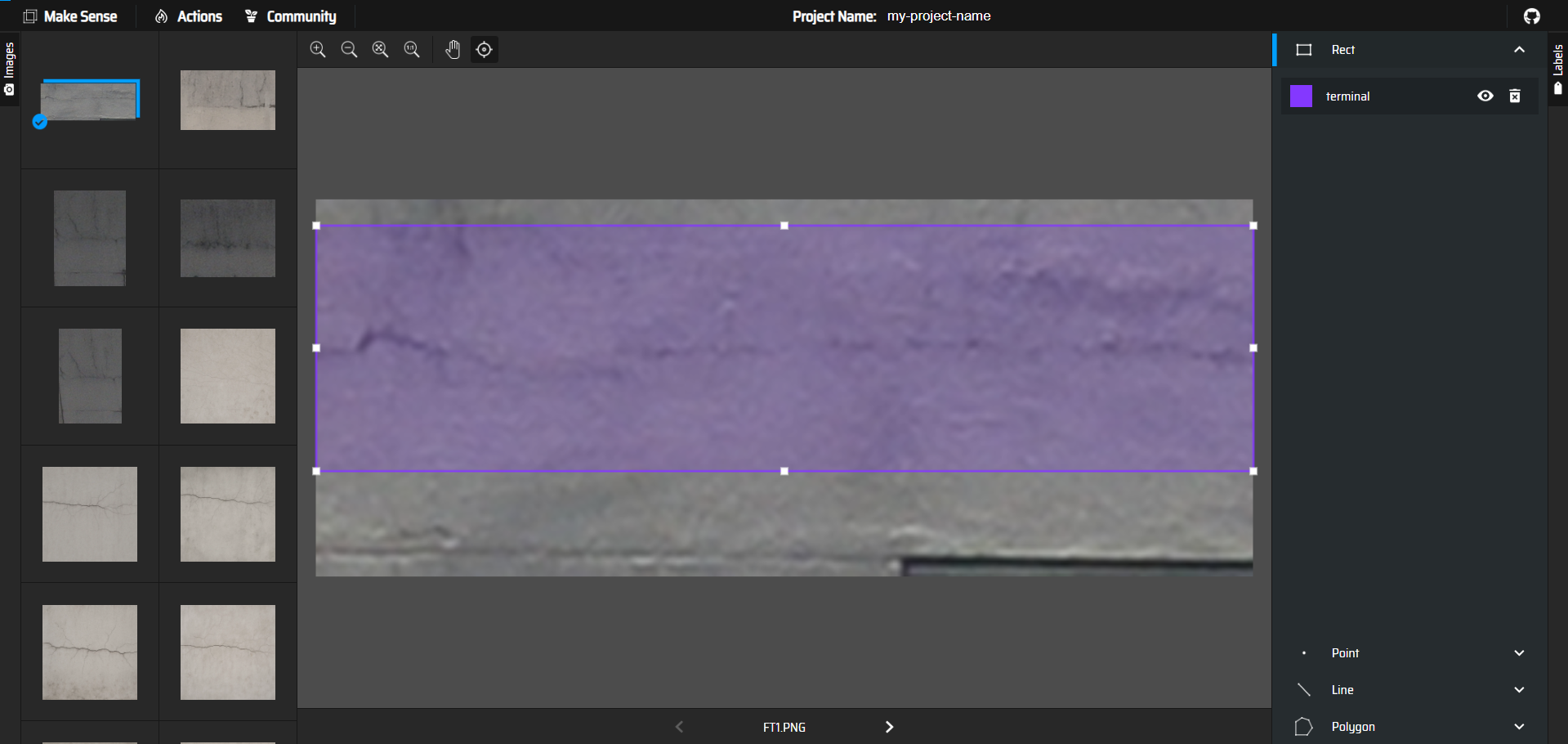

  • Desenho de Bounding Boxes: marque retângulos ao redor de cada fissura, atribuindo o label correto.

Figura 5 - Desenho de Bounding Boxes

Desenho de Bounding Boxes

Fonte: Os autores (2025)

  • Revisão e Controle de Qualidade: Verificar duplicidades e posições incorretas, garantindo cobertura completa das fissuras visíveis.

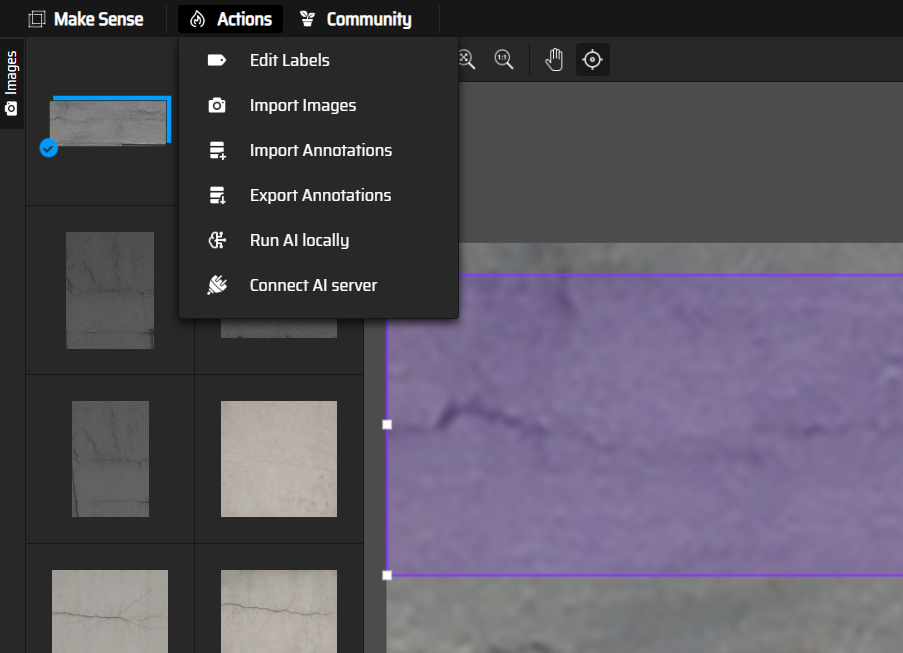

  • Exportação e Organização: Por fim, exportamos as labels das imagens clicando em Actions, selecionando Export Annotation

Figura 6 - Exportação e Organização

Exportação e Organização

Fonte: Os autores (2025)

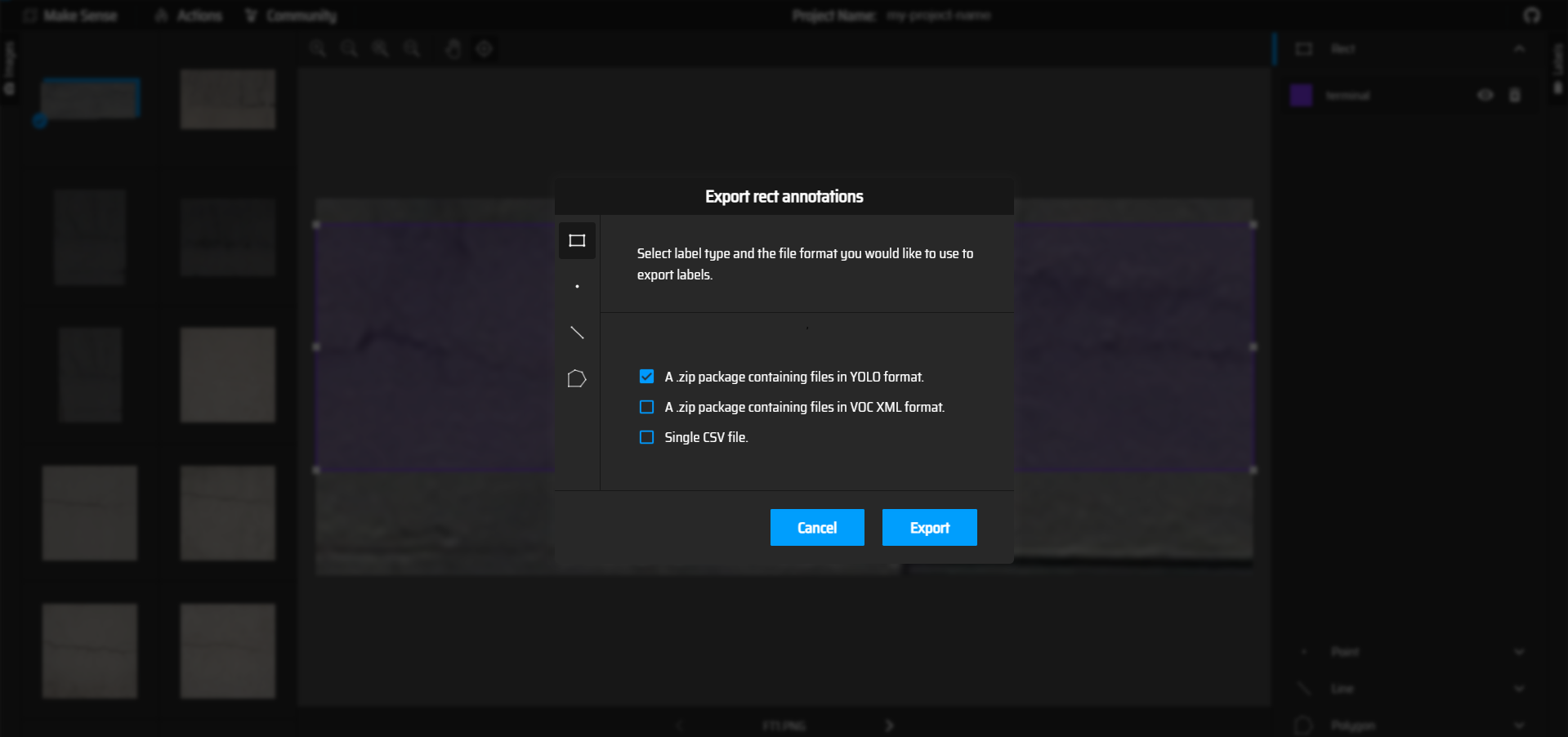

  • Formato de Anotação: Optamos pelo exportar em formato YOLO para integração direta com o pipeline de treinamento. Cada anotação segue:

    <label_id> <x_center> <y_center> <width> <height>

    onde x_center, y_center, width e height são normalizados pela largura e altura da imagem.

Figura 7 - Formato de Anotação

Formato de Anotação

Fonte: Os autores (2025)

  • Estruturação do dataset

    • Utilizando um script de divisão randômica, separamos o dataset em 60 % das imagens para treino e 40 % para validação.
    • Empregamos um script em Python que distribui automaticamente as imagens e seus arquivos .txt de labels nas pastas correspondentes.

    Estrutura de pastas:

    • Aplicamos uma divisão de pastas para 60% de iamgens para treino e 40% para validação
    • Estruturar o dataset:
      dataset/
      └─ images/
          ├─ train/
          └─ val/

Figura 8 - Exemplo de estruturação do dataset

Estruturação do dataset

Fonte: Os autores (2025)

Conclusão​

  O pipeline descrito padroniza e limpa as imagens, realça fissuras e organiza anotações no formato YOLO, resultando em um dataset consistente para treino (60 %/40 %) e validação. Esses procedimentos garantem qualidade e precisão na detecção automática de fissuras em revestimentos, sendo facilmente adaptáveis a outras aplicações de visão computacional.

Observação​

  Testamos dois pipelines de pré-processamento — um com CLAHE ao final e outro com Unsharp Mask — e avaliamos seu impacto nas métricas de desempenho e na classificação de imagens fora do conjunto de treino. Como ambos os pipelines não trouxeram ganhos significativos de acurácia nem robustez, optamos por utilizar as imagens originais, sem aplicação de filtros adicionais.
