Wireframe do Sistema Geral
Outra aplicação
Segundo o conceito já apresentado sobre os wireframes, a ferramenta desenvolvida para apresentação do sistema geral mostra como funciona a interface usada para analisar e organizar as expedições.
Diferente do sistema de bordo, que é feito para uso em campo, o sistema geral foca na visualização de dados, como imagens, relatórios e estatísticas, e também é possível fazer upload de imagens de fissuras capturas por outros mecanismos além dos drones, permitindo, assim, uma gestão completa e centralizada das operações.
User Flow Geral
Abaixo está o fluxo geral do sistema geral, representando a navegação entre login, cadastro de expedições e prédios, visualização de imagens e análise de dados. É possível encontrá-lo com maior detalhes a partir desse link no figma, se dirigindo até a seção de "Wireframe - Site".
Figura 1 - User Flow Aplicação de Geral
Fonte: Os autores (2025)
As telas que estão presentes nessa versão do wireframe da solução são as descritas abaixo:
- Login: Tela inicial onde o usuário acessa sua conta com e-mail e senha.
Figura 2 - Login
Fonte: Os autores (2025)

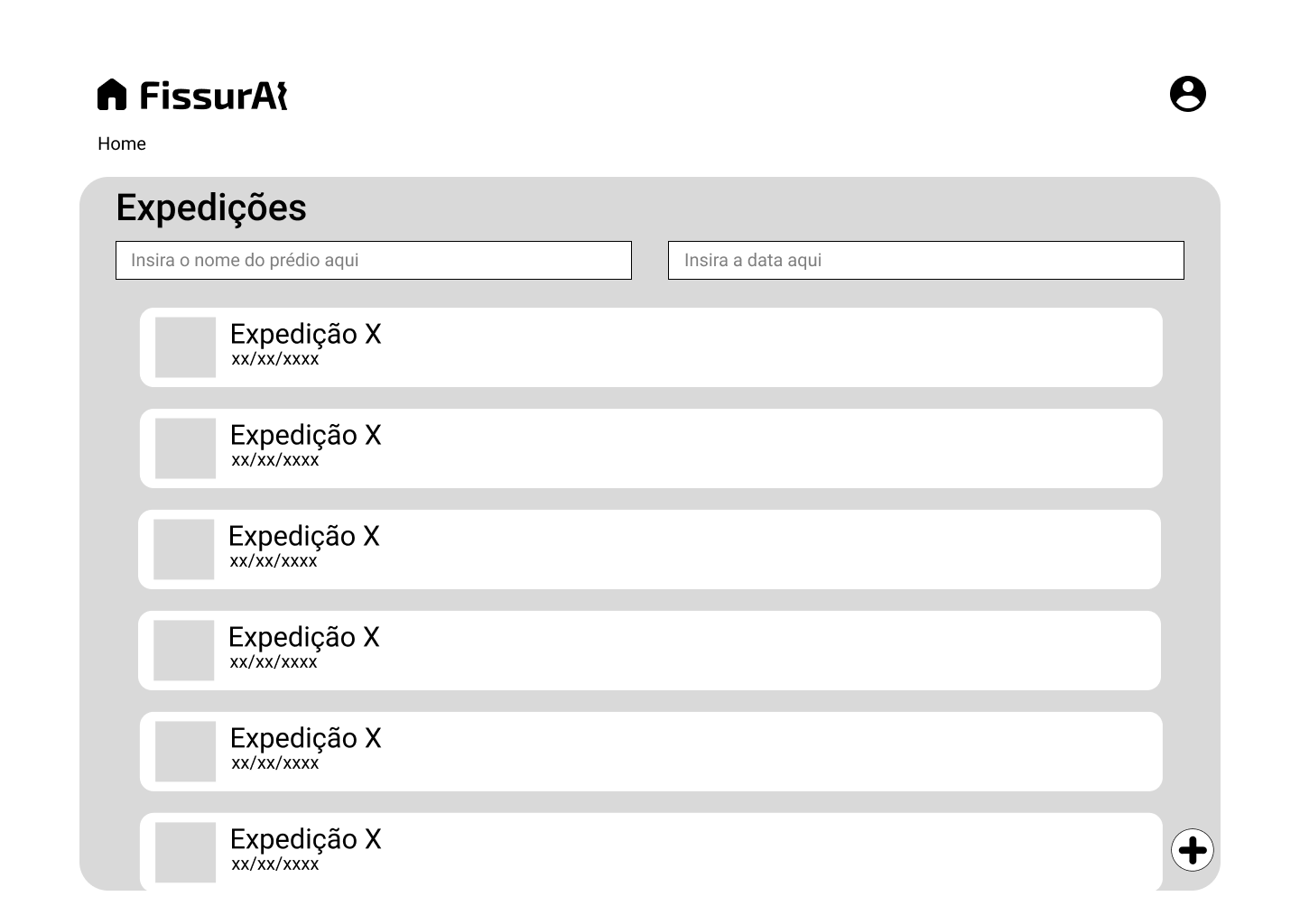

- Home: Exibe uma lista de expedições cadastradas. A partir daqui, é possível criar novas expedições ou acessar uma já existente.
Figura 3 - Home
Fonte: Os autores (2025)

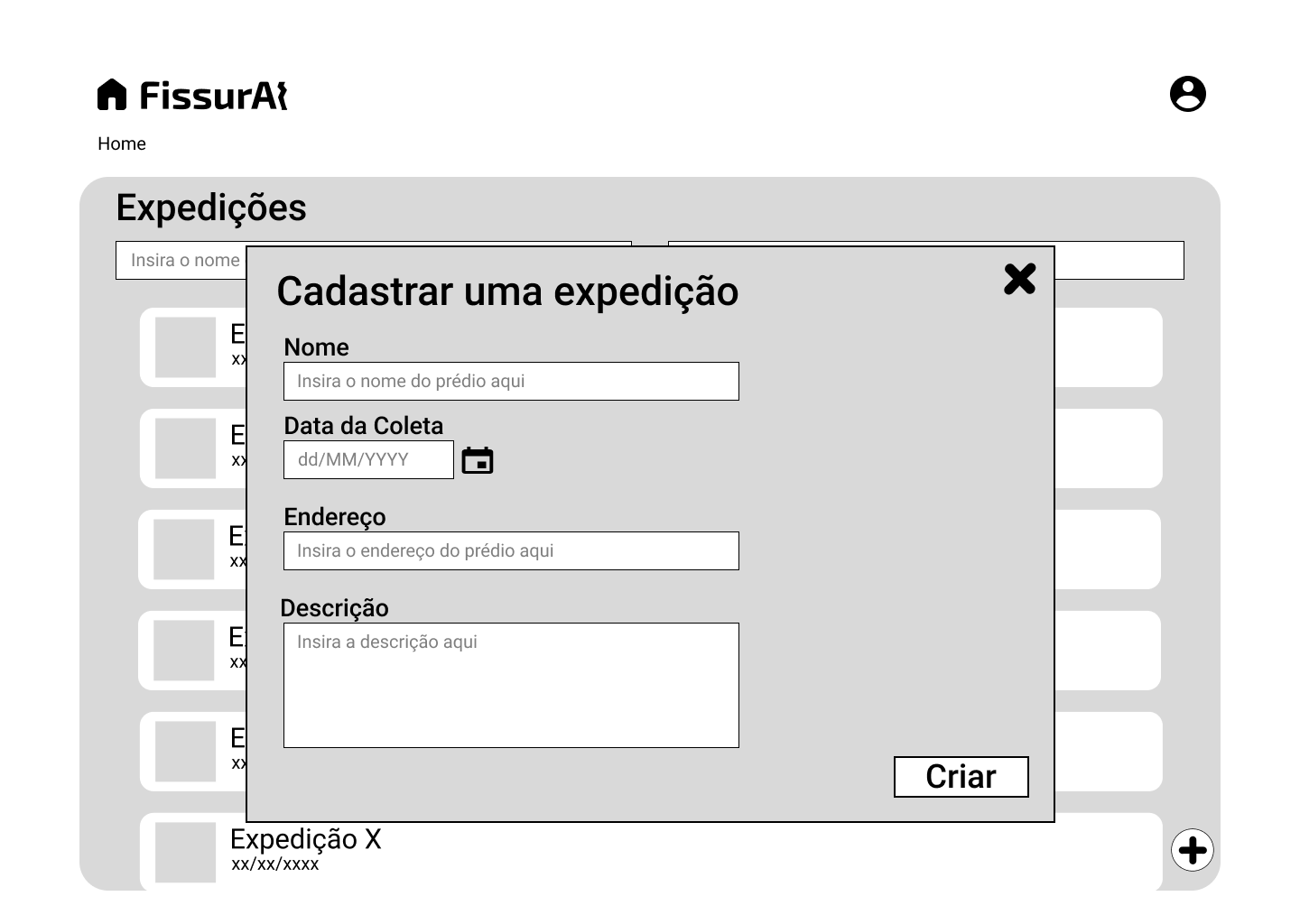

- Card de Criar Expedição: Formulário para registrar uma nova expedição, com campos como nome, data, endereço e descrição.
Figura 4 - Card de Criar Expedição
Fonte: Os autores (2025)

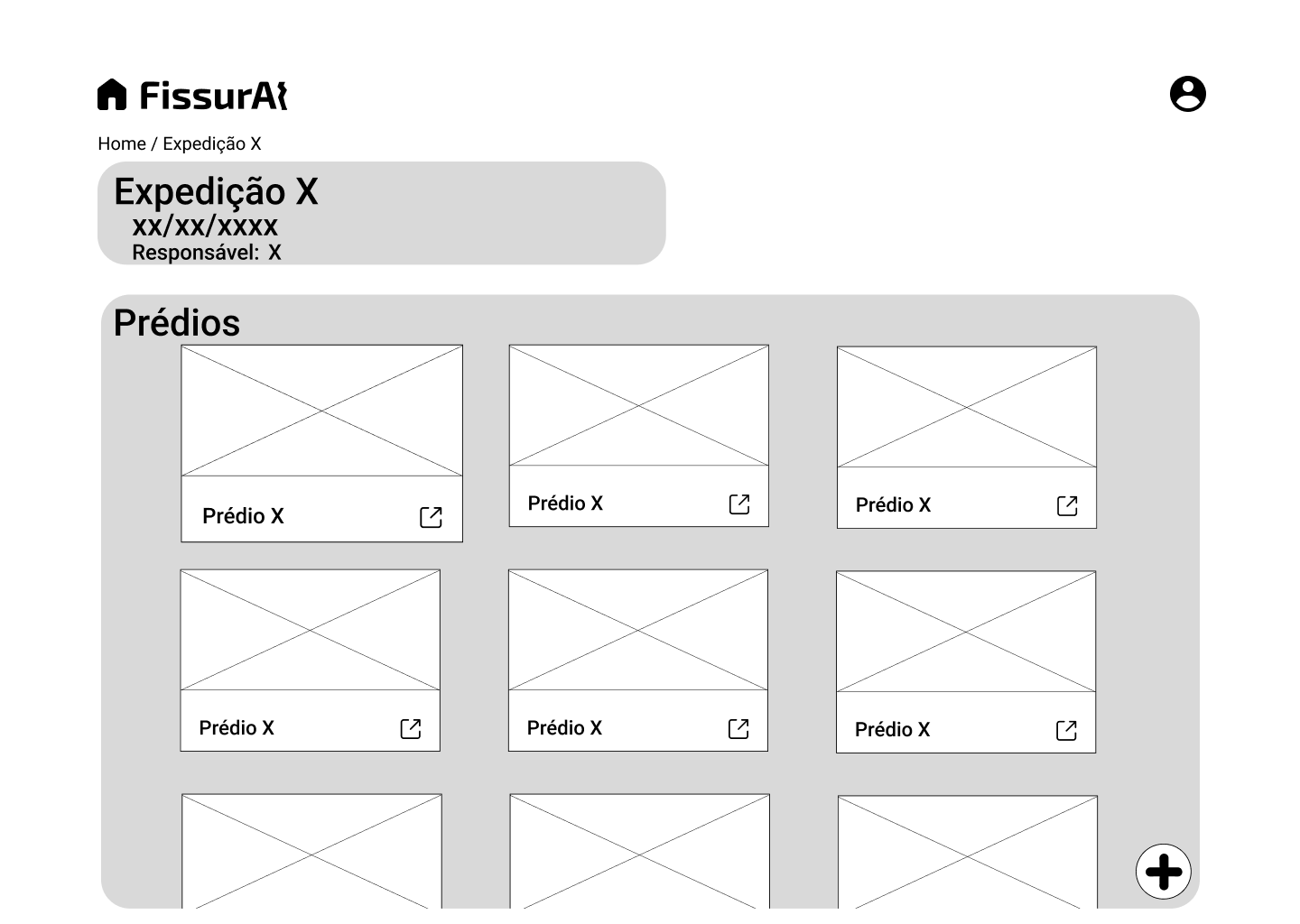

- Expedição X: Tela que apresenta os prédios vinculados à expedição selecionada. Permite acessar prédios ou criar novos.
Figura 5 - Expedição x
Fonte: Os autores (2025)

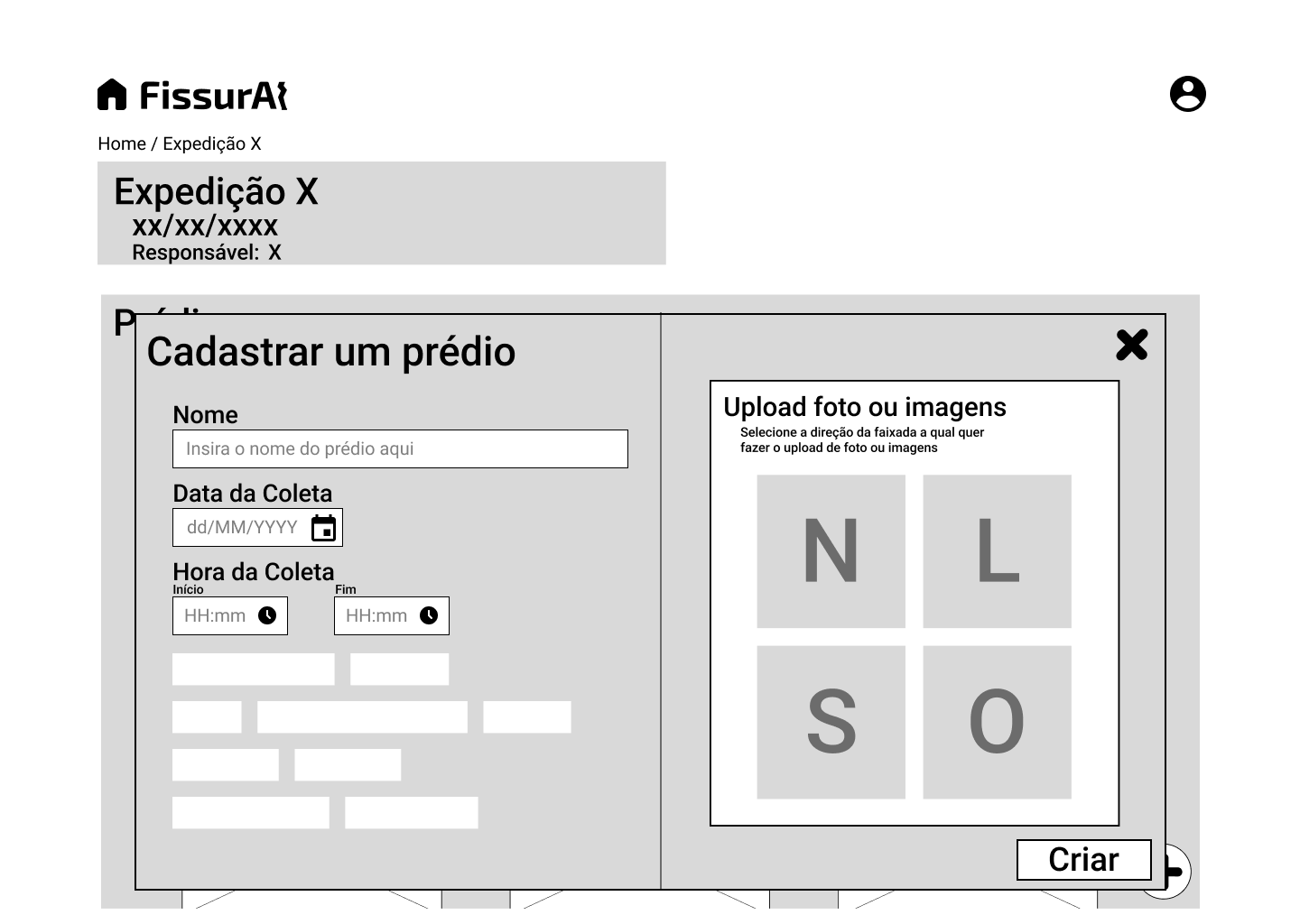

- Card de Criar Prédio: Formulário para cadastrar um prédio, incluindo nome, localização, data e imagens da fachada.
Figura 6 - Card de Criar Prédio
Fonte: Os autores (2025)

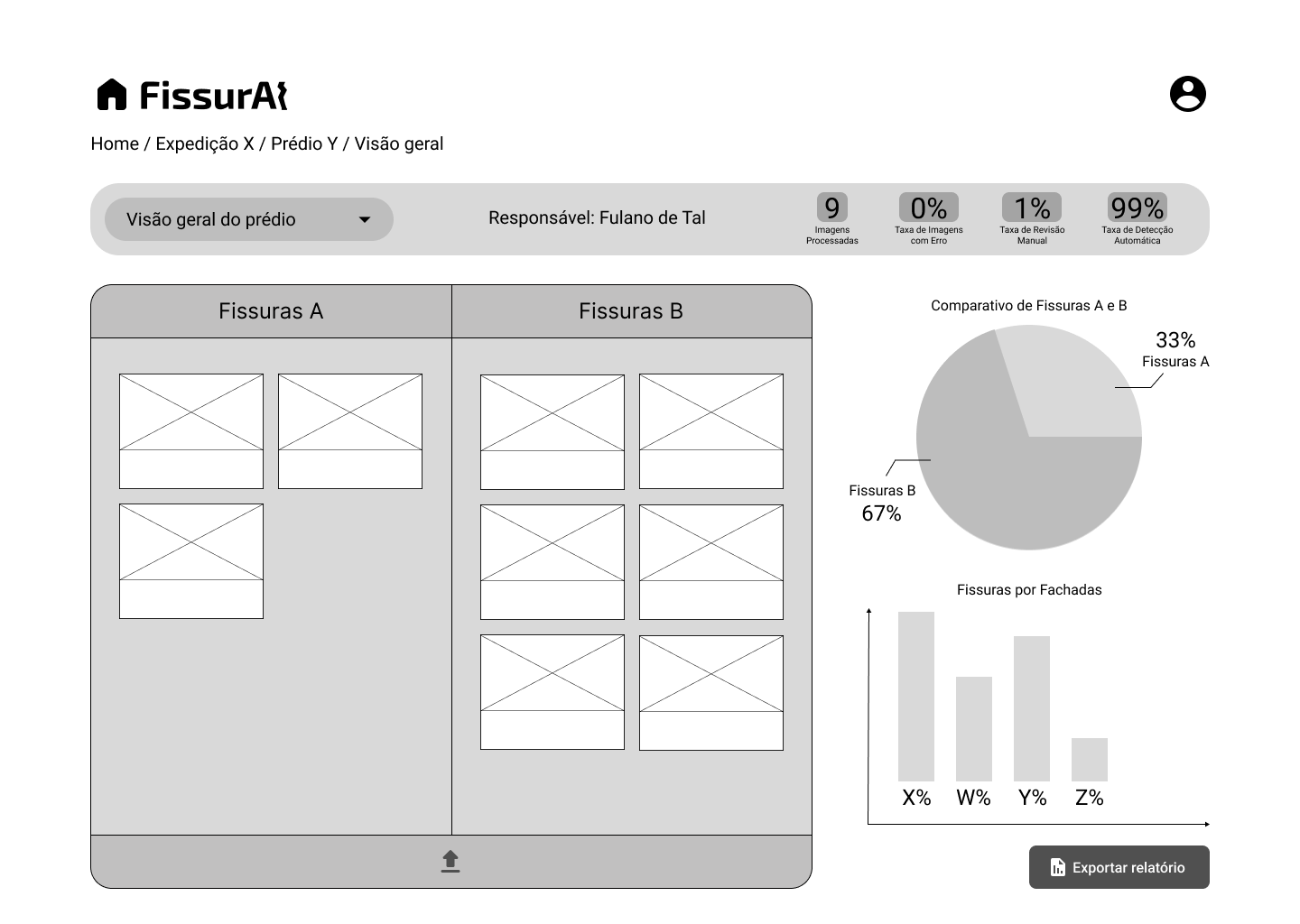

- Prédio X: Visualização geral dos dados do prédio, como quantidade de rachaduras, gráficos de distribuição e andamento da coleta.
Figura 7 - Predio X
Fonte: Os autores (2025)

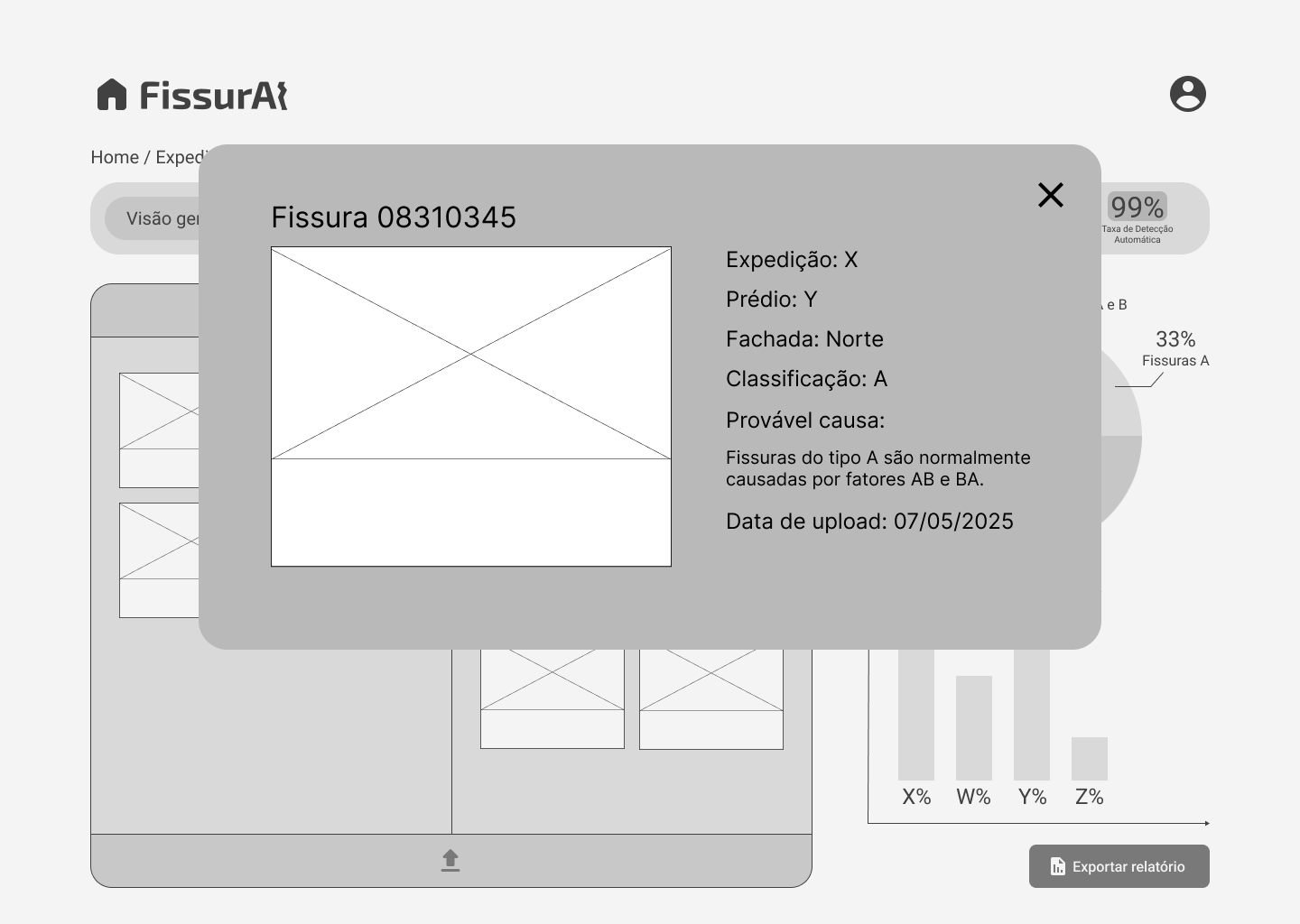

- Card de Visualização da Imagem da Rachadura: Exibe uma imagem específica coletada em campo, com dados como autor e data.
Figura 8 - Card de Visualização da Imagem da Rachadura
Fonte: Os autores (2025)
Conclusão
O wireframe do sistema geral organiza as principais funções de gestão das expedições. Ele permite o acompanhamento de dados e imagens, desde o login até a visualização das rachaduras. O fluxo apresentado mostra uma navegação simples e direta entre as etapas da plataforma. Dessa forma, com o wireframe em mãos partimos para a criação do protótipo de alta fidelidade.
