Banco de dados

Introdução

O banco de dados representa um componente essencial para o Sistema Óptico de Detecção (SOD), fornecendo a infraestrutura de armazenamento necessária para todas as operações do sistema. Para um projeto de análise e detecção de fissuras em edificações utilizando drones, a estrutura de dados deve suportar não apenas o armazenamento das imagens capturadas, mas também os resultados das análises realizadas pela inteligência artificial, informações sobre os projetos, usuários e relatórios gerados.

O SOD captura imagens de fachadas de edifícios através de drones, processa essas imagens com modelos de IA para detectar, classificar e avaliar a gravidade de fissuras, e finalmente gera relatórios técnicos detalhados. Um banco de dados bem estruturado é importante para garantir a rastreabilidade dos dados, o histórico de inspeções, e a confiabilidade das análises ao longo do tempo.

Estrutura do Banco de Dados

O banco de dados foi implementado utilizando o Supabase, uma plataforma de desenvolvimento que oferece funcionalidades de banco de dados PostgreSQL com APIs. A estrutura foi projetada para atender às necessidades específicas das personas de Mariana Ribeiro (Pesquisadora) e Carlos Eduardo (Técnico de Edificações), garantindo tanto o rigor técnico-científico quanto a praticidade operacional.

Diagrama do Esquema de Dados

O esquema do banco de dados é composto por oito tabelas principais, organizadas para suportar as funcionalidades essenciais do sistema:

Database Schema for Crack Analysis System

# User Management
users: {
  shape: sql_table
  id: uuid {constraint: primary_key}
  name: text
  email: text
  role: text
  created_at: timestamp with time zone
  updated_at: timestamp with time zone
  last_login: timestamp with time zone
}

# Project Management
projects: {
  shape: sql_table
  id: serial {constraint: primary_key}
  name: text
  description: text
  address: text
  created_at: timestamp with time zone
  updated_at: timestamp with time zone
}

# User-Project Association
user_projects: {
  shape: sql_table
  id: serial {constraint: primary_key}
  user_id: uuid {constraint: foreign_key}
  project_id: integer {constraint: foreign_key}
}

# Image Management
images: {
  shape: sql_table
  id: serial {constraint: primary_key}
  user_id: uuid {constraint: foreign_key}
  project_id: integer {constraint: foreign_key}
  file_path: text
  file_name: text
  type: text
  size_kb: integer
  axis: text
  floor: text
  uploaded_at: timestamp with time zone
  metadata: jsonb
}

# Analysis Results
results: {
  shape: sql_table
  id: serial {constraint: primary_key}
  user_id: uuid {constraint: foreign_key}
  trustability: integer
  severity: integer
  type: text
  created_at: timestamp with time zone
}

# Project-Results Association
project_results: {
  shape: sql_table
  id: serial {constraint: primary_key}
  result_id: integer {constraint: foreign_key}
  project_id: integer {constraint: foreign_key}
}

# Reports
reports: {
  shape: sql_table
  id: serial {constraint: primary_key}
  user_id: uuid {constraint: foreign_key}
  project_id: integer {constraint: foreign_key}
  result_id: integer {constraint: foreign_key}
  file_path: text
  generated_at: timestamp with time zone
}

# Report-Image Association
reports_images: {
  shape: sql_table
  id: serial {constraint: primary_key}
  report_id: integer {constraint: foreign_key}
  image_id: integer {constraint: foreign_key}
}

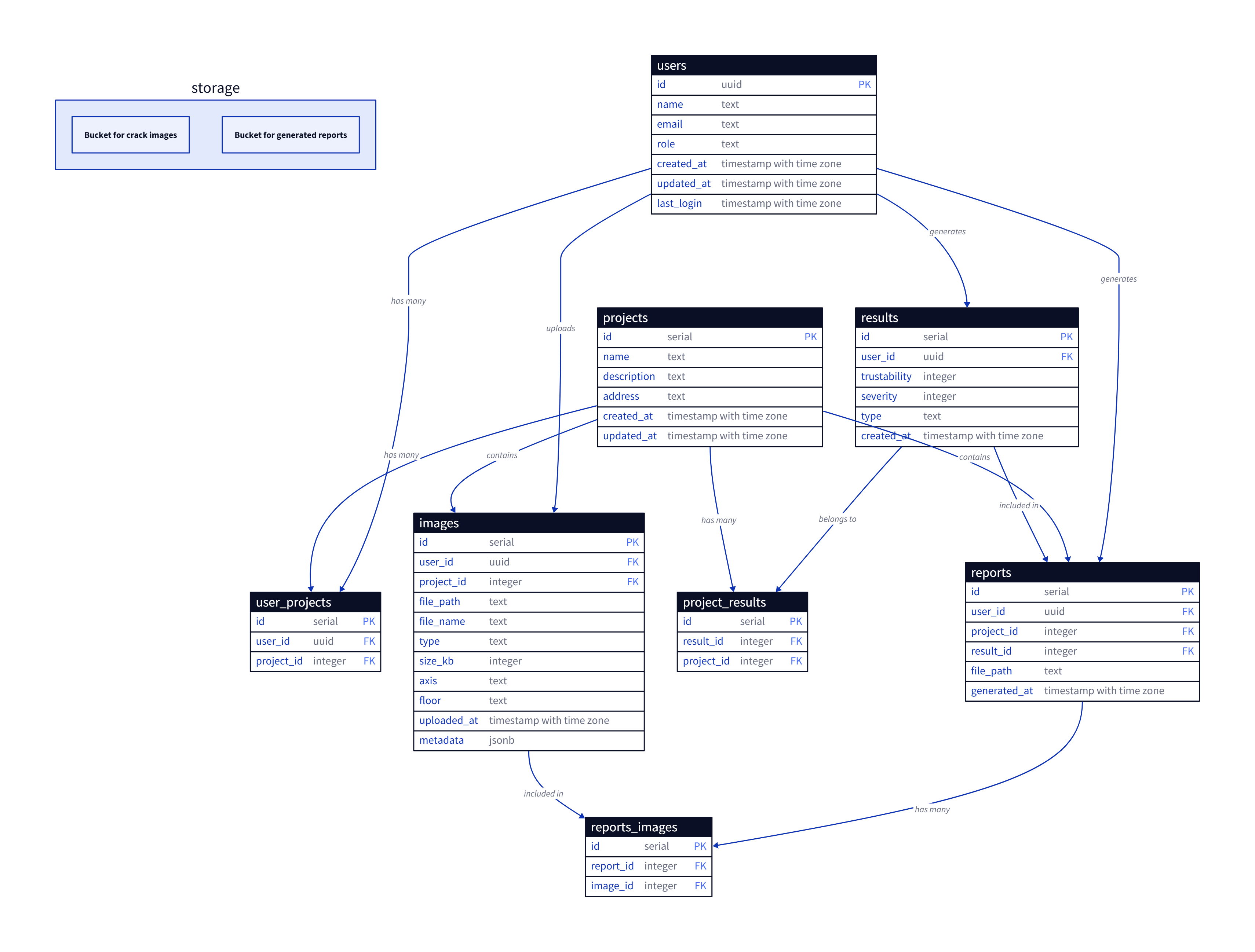

Figura 1: Estrutura do banco de dados

Fonte: Produzida pelos Autores (2025).

Link para o D2 para melhor visualização

Descrição das Tabelas

1. Gerenciamento de Usuários

• Tabela users: Armazena informações sobre os usuários do sistema, integrada com o sistema de autenticação do Supabase. Essencial para gerenciar o acesso de diferentes perfis de usuários, como pesquisadores e técnicos.

2. Gerenciamento de Projetos

• Tabela projects: Contém os dados básicos dos projetos de inspeção, incluindo nome, descrição e endereço. Esta tabela suporta a organização de múltiplas inspeções por edificação.
• Tabela user_projects: Estabelece relação N-N entre usuários e projetos, permitindo colaboração entre diferentes profissionais.

3. Gerenciamento de Imagens

• Tabela images: Armazena metadados das imagens capturadas, incluindo informações sobre o arquivo, edificação (eixo, andar) e atributos técnicos. Esta estrutura facilita a organização e recuperação eficiente das imagens, além do melhor processamento da IA com a questão do eixo da foto e andar.

4. Resultados de Análises

• Tabela results: Registra os resultados das análises de IA, incluindo confiabilidade (trustability), severidade e tipo da fissura detectada.
• Tabela project_results: Associa resultados de análises a projetos específicos, permitindo a visualização agregada de problemas por projeto.

5. Relatórios

• Tabela reports: Contém os metadados dos relatórios gerados, incluindo caminho do arquivo e data de geração.
• Tabela reports_images: Estabelece relações entre relatórios e as imagens incluídas, facilitando a rastreabilidade dos dados e análises.

6. Armazenamento

• Buckets de armazenamento para imagens de fissuras e relatórios gerados, garantindo organização e segurança dos arquivos.

Implementação Técnica

A implementação do banco de dados no Supabase incluiu diversas características técnicas essenciais para garantir segurança, eficiência e integridade dos dados:

1. Integração com Sistema de Autenticação

O banco de dados está integrado com o sistema de autenticação nativo do Supabase através de triggers que sincronizam automaticamente os usuários:

CREATE OR REPLACE FUNCTION public.handle_new_user()
RETURNS TRIGGER AS $$
BEGIN
  INSERT INTO public.users (id, email, name, created_at)
  VALUES (new.id, new.email, new.raw_user_meta_data->>'name', new.created_at);
  RETURN NEW;
END;
$$ LANGUAGE plpgsql SECURITY DEFINER;

CREATE TRIGGER on_auth_user_created
  AFTER INSERT ON auth.users
  FOR EACH ROW EXECUTE FUNCTION public.handle_new_user();

Esta integração garante consistência entre o sistema de autenticação e a tabela de usuários personalizada do banco de dados.

2. Segurança com Row Level Security (RLS)

Foram implementadas RLS's para as tabelas, garantindo que usuários tenham acesso apenas aos dados que estão associados:

-- Exemplo de políticas RLS para projetos
CREATE POLICY "Usuários podem ver seus projetos" ON projects
  FOR SELECT USING (
    id IN (
      SELECT project_id FROM user_projects WHERE user_id = auth.uid()
    )
  );

3. Otimização de Performance

Foram criados índices estratégicos para melhorar o desempenho das consultas mais frequentes, atendendo à necessidade de agilidade identificada para o perfil técnico.:

CREATE INDEX idx_user_projects_user ON user_projects(user_id);
CREATE INDEX idx_user_projects_project ON user_projects(project_id);
CREATE INDEX idx_images_project ON images(project_id);
CREATE INDEX idx_reports_project ON reports(project_id);
CREATE INDEX idx_reports_result ON reports(result_id);
CREATE INDEX idx_project_results_project ON project_results(project_id);

4. Armazenamento de Arquivos

Foram configurados buckets específicos para armazenamento de imagens e relatórios:

INSERT INTO storage.buckets (id, name, public)
VALUES
  ('crack_images', 'Imagens de Fissuras', false),
  ('reports', 'Relatórios', false)
ON CONFLICT DO NOTHING;

As políticas de acesso a estes buckets garantem que usuários possam acessar apenas seus próprios arquivos:

CREATE POLICY "Acesso de usuários às suas imagens" ON storage.objects
  FOR SELECT USING (
    bucket_id = 'crack_images' AND
    (auth.uid() IS NOT NULL) AND
    (position(auth.uid()::text in name) > 0)
  );

Alinhamento com a Interface e Fluxo do Sistema

A estrutura do banco de dados foi projetada para suportar as funcionalidades apresentadas no protótipo de alta fidelidade do sistema, garantindo que todas as interações do usuário sejam devidamente persistidas:

1. Login e Cadastro: Suportados pela tabela users e integração com autenticação
2. Upload de Imagens: Implementado através da tabela images e bucket de armazenamento
3. Seleção de Modelo de IA: Os resultados das análises são registrados na tabela results
4. Auditoria de Imagens: O campo trustability na tabela results permite identificar análises com baixa confiabilidade (abaixo de 75%) que necessitam revisão humana
5. Insights e Relatórios: Suportados pelas tabelas reports, reports_images e relações com resultados
6. Histórico de Relatórios: A estrutura temporal com timestamps permite acompanhamento cronológico de todas as análises e relatórios

Esta estrutura também se integra com a arquitetura do sistema, principalmente no que se refere ao fluxo de dados entre os módulos de captura, processamento por IA, e visualização dos resultados.

Conclusão

O banco de dados implementado para o Sistema Óptico de Detecção fornece uma base sólida para todas as operações do sistema, desde o armazenamento seguro de imagens até a geração e persistência de relatórios técnicos detalhados. A estrutura foi cuidadosamente planejada para atender tanto às necessidades de rigor científico da pesquisadora Mariana quanto às necessidades de praticidade operacional do técnico Carlos, personas do projeto.
