🖥️ Diagrama de Blocos
O diagrama de blocos é uma representação visual essencial para entender a arquitetura do sistema. Ele ilustra como os diferentes componentes interagem entre si, facilitando no desenvolvimento do sistema.
📌 O que é um Diagrama de Blocos?
Um diagrama de blocos representa os principais elementos de um sistema e suas conexões de maneira simplificada. Ele é utilizado para:
- Visualizar a estrutura do sistema de forma clara.
- Entender como os componentes interagem entre si.
- Facilitar a identificação de melhorias e otimizações.

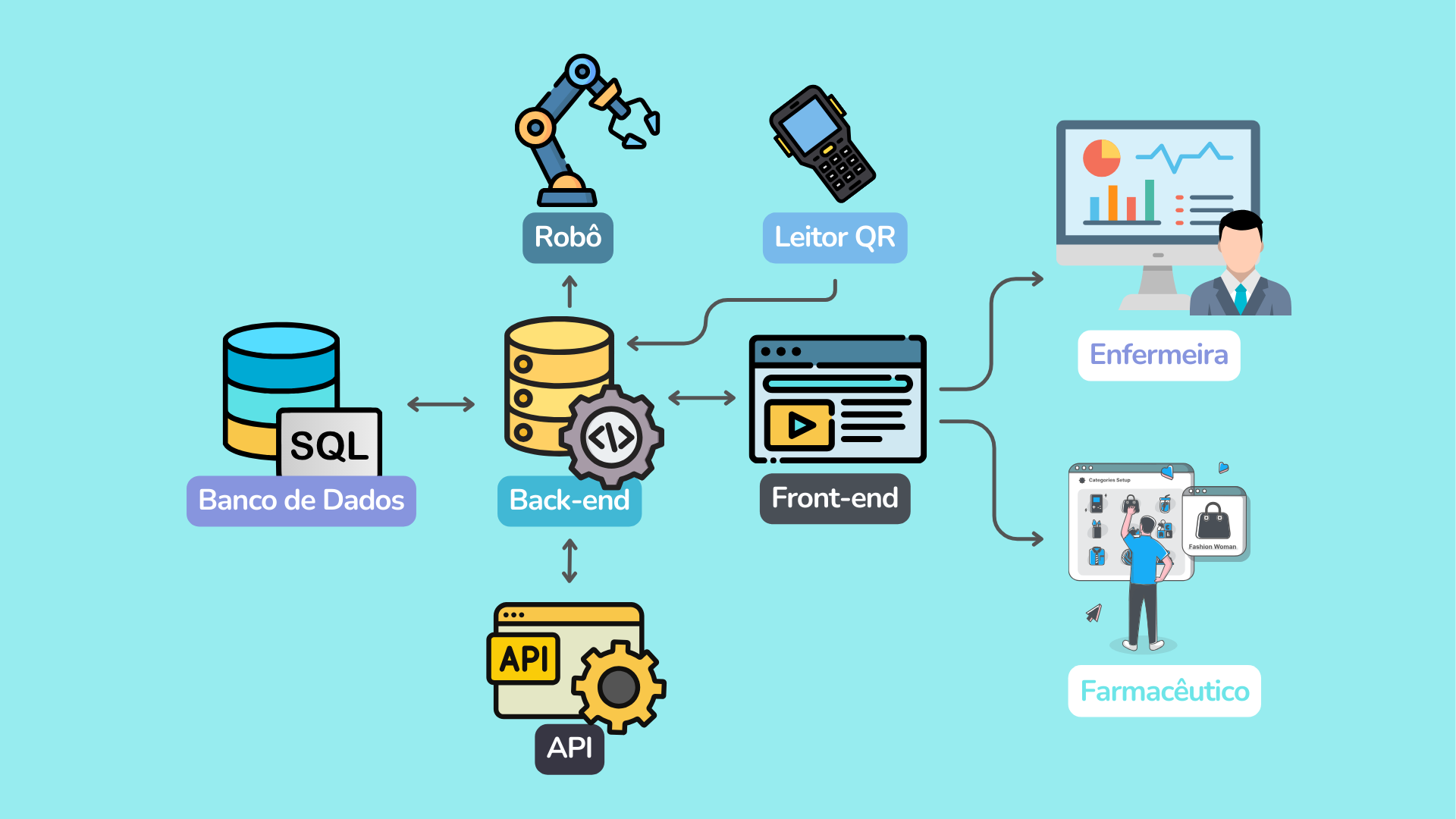

🏗️ Arquitetura do Sistema
Fonte: Material produzido pelos autores (2025).O diagrama acima ilustra a estrutura do sistema, detalhando as interações entre os diferentes módulos.
⚙️ Estrutura e Componentes
🔹 Backend
O backend é responsável por gerenciar e controlar todas as operações do sistema, garantindo a comunicação entre os módulos. Ele:
- Troca informações com o banco de dados, garantindo o armazenamento e a recuperação dos dados.
- Se conecta à API de comunicação, permitindo integração com o sistema hospitalar existente.
- Envia comandos para o robô, controlando a produção automatizada.
- Recebe dados do leitor de QR Code e processa as informações para determinar a próxima ação.
- Envia informações para o frontend, garantindo que os usuários tenham acesso atualizado aos dados necessários para validação e aprovação das prescrições.
🗄️ Banco de Dados
O banco de dados (SQL) armazena as informações essenciais do sistema, incluindo:
- Registros de prescrições médicas.
- Dados dos usuários (enfermeiros e farmacêuticos).
- Histórico de produção das fitas.
O backend se comunica constantemente com o banco de dados, garantindo que todas as informações estejam atualizadas.
🔗 API de comunicação
A API de comunicação permite a integração com o sistema hospitalar existente, possibilitando o envio e recebimento de informações relacionadas às prescrições médicas. Essa comunicação auxilia o sistema a estar sempre atualizado e alinhado com os registros hospitalares.
🖥️ Frontend
O sistema conta com duas interfaces distintas, cada uma projetada para um perfil específico:
Interface do Enfermeiro
- Funciona como um dashboard que fornece uma visão geral do processo de produção das fitas.
- Exibe informações como quantas fitas já foram produzidas no dia, quantas ainda precisam ser feitas e quantas o enfermeiro já retirou.
- Permite que o enfermeiro acompanhe o fluxo de produção em tempo real e tome decisões com base nos dados apresentados.
Interface do Farmacêutico
- Possui funcionalidades completas, permitindo, por exemplo:
- Aprovação da prescrição médica.
- Encaminhamento da fita para produção.
O frontend se comunica diretamente com o backend, garantindo que todas as ações dos usuários sejam processadas e registradas corretamente.
📡 Leitor de QR Code
O leitor de QR Code tem um papel fundamental na captura das informações das prescrições médicas. O fluxo de comunicação ocorre da seguinte forma:
- O leitor envia os dados para o backend.
- O backend processa as informações.
- O backend instrui o robô sobre a ação a ser tomada.
O leitor apenas envia informações, sem receber comandos, tornando seu funcionamento simples e eficiente.
🤖 Controle do Robô
O robô é responsável pela produção das fitas, seguindo rigorosamente os comandos do backend. O fluxo de controle funciona da seguinte forma:
- O backend processa os dados da prescrição.
- O backend envia instruções ao robô.
- O robô executa a ação correspondente.
✅ Conclusão
Essa arquitetura foi desenvolvida para garantir segurança, modularidade e integração com o ambiente hospitalar. A separação entre backend, banco de dados, API externa, frontend e dispositivos auxiliares permite um fluxo operacional eficiente e confiável.
Com esse sistema, asseguramos que as prescrições médicas sejam validadas corretamente e que as fitas sejam produzidas com precisão, otimizando o tempo dos profissionais de saúde e garantindo a segurança dos pacientes.
